分拣动力滚筒线

分拣动力滚筒线

产品说明
90°转弯、爬坡直线型S型小转弯

产品参数


名称:动力滚筒输送线;

宽度:600mm/800mm/1000mm/1200mm;

高度:600mm-800mm/700mm-1200mm/800mm-1600mm(可定制);

收缩或拉伸能力:450mm-1200mm/500mm-1500mm(一单元);

伸缩臂:高碳钢冲压(镀锌)增加承重能力限位器;

框架材质:方形加厚碳钢;

承重能力:80kg;

电机:中大电机,功率90W

脚轮:5寸万向轮刹车装置;

支持:支持非标定制;


产品细节

1、承重大

适用于各类箱、托盘、卡板等重型货物;

2、包胶滚筒

包胶滚筒

包胶滚筒可增加摩擦力,增强耐磨性,还可以防止刮花产品;

3、护边支架

边支架

护边采用3.0厚度钢板,激光折弯烤漆而成,孔位置精准,防锈性能好,扎实经久耐用,不易变形,支架由刚才烧焊而成。

4、铝合金滑轨

铝合金滑轨

滑轨安装便捷,便于物品流畅便捷利索,防止产品的掉落,转动灵活,提高效率。

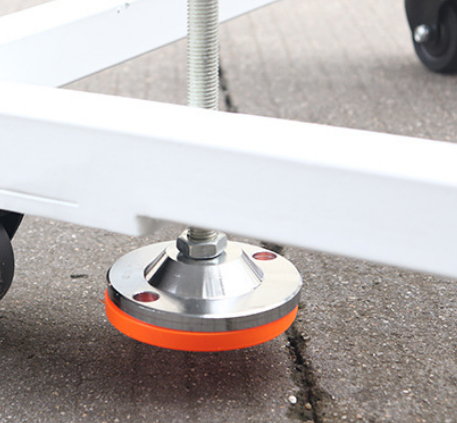

5、重型脚环

重型脚环

全碳钢铁脚环,实心固定重型脚环,较高的承重力,可垂直升降调节,产品稳定平衡度好。

6、优质链条

优质链条

一般采用5分、6分优质链条,链条松紧度按标准,可单排链和双排链传动,可按照客户要求定制。


适用范围

广泛应用于港口、码头、车站、机场、仓库、矿山、邮电、电器、轻工、食品等行业,适用于货物的运输和装卸,大大缩短了人工搬运物料的距离,提高了工作效率,降低了劳动强度,降低了货物的损坏率,缩短了装卸时间。


主要生产


动力滚筒输送机,链板输送机,皮带输送机,滚轴输送机,网带,不锈钢网带,网带输送机,清洗机网带,洗碗机网带,烘干机网带,食品网带(食品网带在喷蛋机的应用效达),饼干机网带,速冻网带,一字型网带,乙型网带,菱形网带,螺旋网带,人字网带,长城网带,高温网带,金属网带,渗碳网带,淬火炉网带,玻璃网带(玻璃网带的种类再次介绍上海效达),耐高温网带,链板,链条等。


产品性能及作用


多功能卸货神器,可360°旋转、伸缩自由、高低可调;动力滚筒线,用于输送工厂的半成品和成品的输送,节省大量的人力、物力,方便快速,提高作业效率。


动力滚筒输送机文档简介


动力式滚筒输送机的应用范围较皮带式输送机更广。可应用于储积、分歧、合流及较重的负载。另外也广泛使用于油污、潮湿及高、低温的环境。这些应用可以不同驱动型式的滚筒输送机来符合需求。以下将介绍各种驱动方式:

1、 平皮带驱动滚筒

平皮带驱动滚筒输送机的构造与皮带式输送机的构造非常类似,只是在皮带上方装有一列承载滚筒,及下方装有调整松紧之压力滚筒。

平皮带驱动滚筒

平皮带驱动滚筒

承载滚筒的选择与间隔大小,与重力式滚筒相同。压力滚筒位于两承载滚筒之间,可上下调整,以增减皮带的驱动力。如输送纸箱在分歧点的区域,必须调高压力滚筒,以增加对负载的驱动力。一般来说,压力滚筒的调整,是使皮带的张力达到最小,且能维持负载的移动。因为皮带的宽度与实际输送物品的表面无关,因此可使用较窄的皮带。而皮带宽度的决定,是由有效的皮带拉力及每英吋宽度的负载能力而定,最大的皮带宽度是由端部滚筒及驱动单元的间隙而定。

2、 V 型皮带驱动滚筒

V 型皮带的驱动方式与平皮带驱动方式相同,只是将平皮带换成 V 型皮带,压力滚筒换成压力滚轮,安装于骨架的侧边。V 型皮带主要是用于较轻负载及较短的输送机,最好要使用一体成形之整圈 V 型皮带,如使用搭接的方式,则强度及寿命较差。

V 型皮带驱动滚筒,很适合用于转弯及接合的部分。因为 V 型皮带可沿着曲线弹性变形。而且使用相同的动力及 V 型皮带,除可驱动直送模块,并可带动转弯及接合模块。

V 型皮带驱动滚筒

V 型皮带驱动滚筒

3、 链条驱动滚筒

链条驱动滚筒输送机可应用于较严格的工作条件,重负载、油污、潮湿的环境,及较高或较低的温度。链条驱动分为两种型式,连续式及滚筒到滚筒的方式。连续式的成本较低,但应用的限制条件较多。

(a) 连续式

连续式链条驱动滚筒是使用单一链条驱动附有链轮之滚筒(每支滚筒只焊接一链轮)。因只使用单一链条,故每支滚筒的链轮,只有几齿与链条接触,因此不适合用于输送较重的负载,也不适合应用于需起动、停止频繁的情况。链轮的大小,会影响滚筒的间隔。如需要较小的的滚筒中心距时,可使用倍宽度的链条,配合交错排列的链轮;或是在每两个驱动滚筒之间,置一惰轮滚筒。但驱动马达部分应置于输送机的输出端。

链条驱动滚筒

链条驱动滚筒

(b) 滚筒对滚筒型式

滚筒对滚筒型式的构造,是在每支滚筒上焊有两个链轮,链条是以交错的方式,连接一对对的滚筒。如此使得每支滚筒上的链轮与链条有较大的接触弧角,而具有较大传动力。因为链条的拉力及松弛会累积,所以此型输送机的长度有限制。一般连续链条圈数不要超过 80 圈。如将驱动单元置于输送机中心,则可两边各 80 圈,而可达总数 160 圈。至于保养方式,可以手动转动滚筒定期润滑链条。如速度超过 45 m/min,或是在较高温度的环境,则需安装自动链条润滑装置。

4、 圆皮带驱动滚筒

圆皮带驱动输送机是利用马达带动线轴,再经由线轴上的圆皮带驱动每支滚筒,利用万向接头接合各模块传动线轴,则线轴可用于驱动转弯模块、分歧模块等,而不需另装马达。圆皮带滚筒输送机其线轴的传动方式除了安静、干净、安全的优点外,由于线轴的衔接容易,且动力传递距离长,配合铝挤型支架后,尤适于模块化。

圆皮带驱动滚筒

圆皮带驱动滚筒

5、电动滚筒

电动滚筒本身拥有动力,故不需任何传动的设备,使输送线更简单、安全、洁净。一般使用于动停控制频繁的场合,且由于其价格昂贵,故在实际使用时,每隔几支没有动力的滚筒,才装置一支电动滚筒。

电动滚筒
