带式输送机的工作原理与组成结构

带式输送机又称皮带输送机或胶带输送机,是一种以输送带作为牵引和承载构件,通过承载物料的输送带连续运动进行物料传输的设备。本期知识课堂为您详细介绍带式输送机的相关知识。


带式输送机的分类及原理


带式输送机依靠驱动装置驱动传动滚筒,通过传动滚筒和输送带之间的摩擦驱动输送带运输物料。目前,已广泛应用于冶金、矿山、港口、粮食和化工等领域。具体分类如下:


图1 带式输送机分类

带式输送机是由驱动装置拉紧装置输送带中部构架和托辊组成输送带作为牵引和承载构件,借以连续输送散碎物料或成件品。皮带输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。


带动输送带转动的滚筒称为驱动滚筒(传动滚筒);另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送袋卸料端卸出。


图2 工作原理图(图片来自互联网)


带式输送机的组成和结构

带式输送机具有结构紧凑,工作性能可靠、输送量大、生产效率高、操作灵便等优点,整机结构如图3所示,主要由输送带、驱动装置、制动装置、托辊及机架、拉紧装置、改向装置、清扫装置、装料装置和卸料装置、辅助安全设施等部件。(新闻推荐:带式输送机类型有哪些?怎么划分


图3皮带输送机整机结构(图片来自互联网)

一、输送带

输送带是牵引和承载物料的主要构件,应具有足够的强度和承载能力,输送带布置方式如图4所示。


图4 皮带传输带布置方式(图片来自互联网)

二、驱动装置

驱动装置主要有电动机、液力耦合器、制动器、减速器、联轴器、驱动滚筒等组成。结构简图如下图5所示:


图5 驱动装置结构简图(图片来自互联网)

三、电动机

一般采用隔爆型三相异步电机,如下图6所示:



图6 隔爆型三相异步电机(图片来自互联网)


四、液力耦合器

一般由泵轮、涡轮、外壳、输入轴、输出轴等组成,如下图7所示。它是利用液体的动能进行能量传递的一种装置。


图7 液力耦合器结构(图片来自互联网)

五、减速器

常用减速机为圆柱齿轮减速器,减速机输入端连接电机,输出端连接驱动滚筒。


图8 减速器结构(图片来自互联网)

六、联轴器

常用联轴器为十字滑块联轴器和弹性柱销联轴器,结构简图如下:


图9 十字滑块联轴器(左)和弹性柱销联轴器(右)(图片来自互联网)

七、制动器

制动器是一种安全保护装置,可有效避免输送机停车或速度接近零时输送带下滑。


图10 制动器结构(图片来自互联网)



八、滚筒

滚筒分为驱动滚筒、改向滚筒。驱动滚筒是动力传递的主要部件,输送带借其与滚筒之间的摩擦力而运行。改向滚筒式用于改变输送带的运行方向。


图11 传动滚筒(图片来自互联网)


图12 改向滚筒(图片来自互联网)

九、托辊

用于支承输送带及其上面所承载的物料,保证输送带平稳运行,分调心、缓冲等类型。


图13 调心托辊(图片来自互联网)

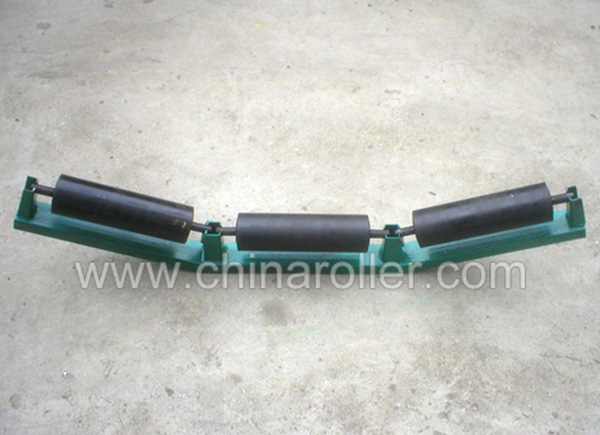

图14 缓冲托辊(图片来自互联网)

十、机架

机架用于支承安装在其上的滚筒、托辊、漏斗、导料槽等部件,一般由头架、尾架、中间架及支脚等部分组成。


十一、张紧装置

一般情况下张紧装置的型式有螺旋式、车式、垂直式、液压拉紧和张紧绞车等,作用是保证输送带与传动滚筒不打滑,并限制输送带在托辊组间的下垂度,使输送机正常运行,还可为输送带重新接头提供必要的行程。


十二、清扫装置

清扫器用以清扫输送带上粘附的物料。通常有头部清扫器和空段清扫器之分。头部清扫器装于卸料滚筒处,清扫输送带工作面上的粘料。空段清扫器装于尾部滚筒前下分支输送带非工作面或垂直重锤装置入边改向滚筒处,清扫输送带非工作面上的物料。


图15 清扫装置(图片来自互联网)

十三、卸料装置

卸料装置用于输送机中部任意点卸料。分有犁式卸料器和卸料车等类型。


十四、安全保护装置

安全保护装置是在输送机工作中出现故障时,能够进行监测和报警的设备,通常有跑偏监测、打滑监测等装置。
