螺旋输送机旋转叶片的计算公式

螺旋输送机是水泥企业常用的设备,旋转叶片容易磨损,需要经常更换。更换旋转叶片时,首先需要计算下料展开图。一般来说,不方便采取现有的计算方法和公式。本文提出了一种不参考公式的计算方法,这种方法只需要初等数学的基础,通过求解方程就容易掌握。怎样对螺旋输送机的故障进行检查与维护?

实例数据

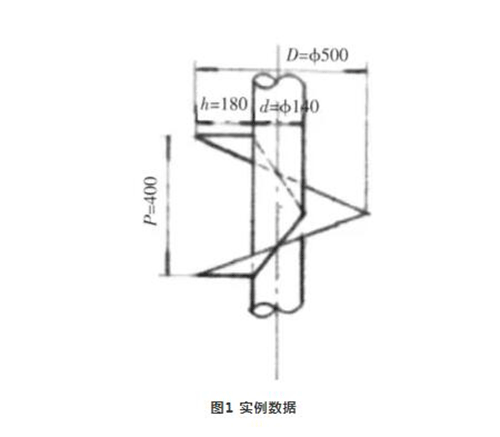

螺旋外径D=ф500mm

螺旋内径d=ф140mm

叶片高度h=180mm

螺旋节距P=400mm

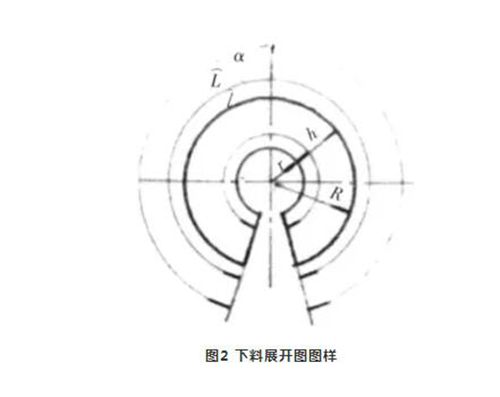

下料展开图图样

下料展开图图样

L长度计算

 L长度计算

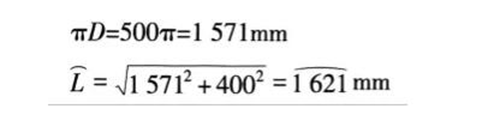

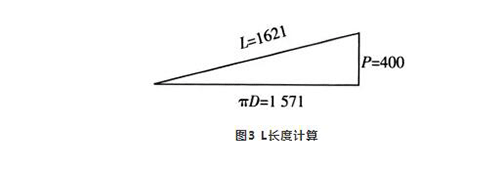

螺旋为均匀上升,L长度与螺旋外径D的展开长度和螺旋节距P成三角形关系。

公式

l长度的计算   LS螺旋输送机用途及参数详解

l长度的计算

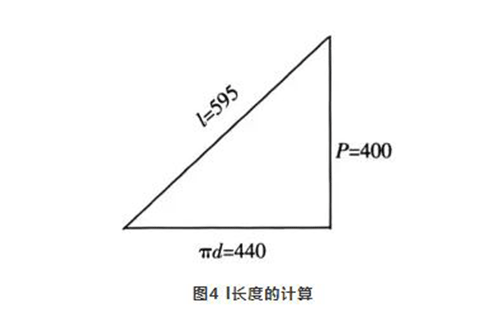

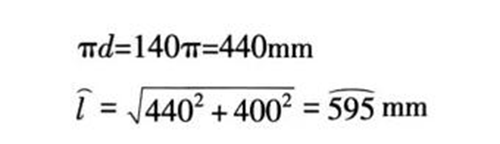

螺旋为均匀上升,l长度与螺旋内径d的展开长度和螺旋节距P成三角形关系。

公式

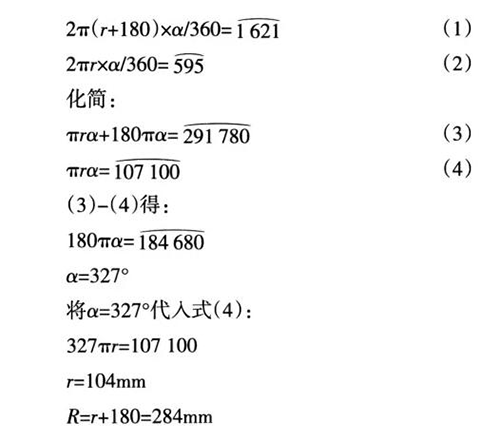

下料展开图α、r、R的计算,根据图5,已知L、l、h列方程:

L、l、h方程式

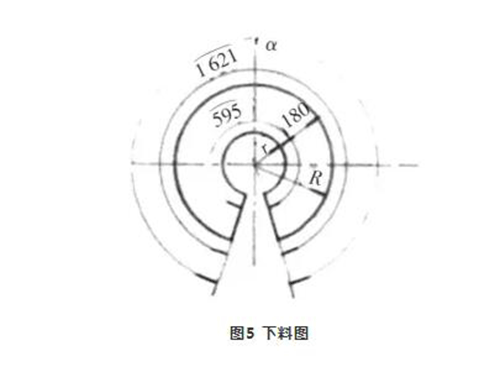

按R、r、α数据画出下料图(图5)。
